中文字幕AV免费观看网站_九九精品成人免费国产片_久久精品日本电影_夜晚进入裸睡的丹丹_自拍偷拍 日本有码 中文字幕_好吊妞视频一区二区_玩乡下黄花小处雏女_中文字幕视频一一区_亚洲爆乳成av人在线_996re这里只有精品

一、廢鋼鑄造三大核心問題深度解析
1. 皮下針孔缺陷（Pinhole Porosity）
- 典型特征：
  - 直徑0.5-2mm的球形孔洞
  - 多分布在鑄件上表面5mm范圍內(nèi)

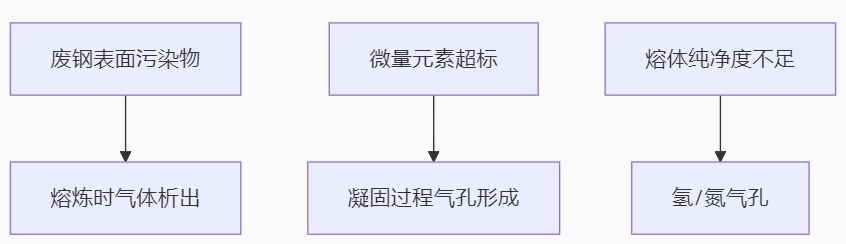

- 成因機(jī)理：

- 關(guān)鍵數(shù)據(jù)：
  - 氫含量＞3ppm時(shí)缺陷率激增
  - 氮含量＞120ppm導(dǎo)致氣孔率上升80%
2. 加工硬化問題
- 硬度異常表現(xiàn)：
  | 材料類型   | 正常硬度(HB) | 異常硬度(HB) |
  |--------------|-------------------|------------------|
  | HT250      | 180-220         | 230-260         |
  | QT450      | 160-210         | 240-290         |
- 根本原因：
  - 殘余合金元素（Cr、Mo、V）超標(biāo)
  - 非平衡凝固組織
3. 批次穩(wěn)定性差異
- 生產(chǎn)實(shí)測(cè)數(shù)據(jù)：
  | 批次 | 抗拉強(qiáng)度(MPa) | 硬度(HB) | 縮松等級(jí) |
  |-------|--------------------|-------------|------------|
  | 1     | 245±15           | 195±10   | 2級(jí)        |
  | 2     | 215±25           | 225±18   | 3-4級(jí)     |
二、系統(tǒng)性解決方案
1. 熔煉工藝優(yōu)化方案
- 廢鋼預(yù)處理流程：
  磁選除雜 → 拋丸清理 → 預(yù)熱脫脂(300℃×2h) → 破碎分級(jí)
- 熔煉控制要點(diǎn)：
  - 過熱溫度：1520-1550℃保持15min
  - 雙聯(lián)熔煉工藝：電弧爐+感應(yīng)爐精煉
  - 在線除氣系統(tǒng)（Ar氣旋轉(zhuǎn)除氣）
2. 成分精準(zhǔn)調(diào)控技術(shù)
- 微量元素控制標(biāo)準(zhǔn)：
  | 元素 | 臨界值(ppm) | 控制措施 |
  |-------|-----------------|-------------|
  | Pb    | ＜50            | 廢鋼分選 |
  | Sn    | ＜100          | 合金中和 |
  | Cr    | ＜300          | 稀釋工藝  |
- 新型孕育技術(shù)：
  - 復(fù)合孕育劑（75SiFe+0.3%Sr+0.5%Ba）
  - 瞬時(shí)孕育量0.12-0.15%
3. 穩(wěn)定性提升方案
- 廢鋼配比模型：
  優(yōu)質(zhì)廢鋼(70%) + 鑄造生鐵(20%) + 回爐料(10%)
- 智能控制系統(tǒng)：
  - 光譜在線分析（5min/次）
  - 熱分析曲線監(jiān)控
  - 大數(shù)據(jù)質(zhì)量追溯
三、創(chuàng)新工藝應(yīng)用案例
案例1：某汽車零部件企業(yè)
- 實(shí)施措施：
  - 引入廢鋼表面激光清潔技術(shù)
  - 采用真空熔煉脫氣
- 改善效果：
  - 針孔缺陷率從12%降至0.8%
  - 每噸成本降低￥600
案例2：某液壓閥體鑄造廠
- 技術(shù)突破：
  - 開發(fā)Cr-Mo中和劑
  - 應(yīng)用電磁攪拌技術(shù)
- 成果數(shù)據(jù)：
  | 指標(biāo)           | 改進(jìn)前   | 改進(jìn)后  |
  |----------------|-----------|------------|
  | 硬度波動(dòng)     | ±25HB  | ±8HB    |
  | 強(qiáng)度一致性  | 78%     | 95%     |
行業(yè)前沿：最新開發(fā)的廢鋼AI分選系統(tǒng)，通過LIBS激光誘導(dǎo)擊穿光譜技術(shù)，可實(shí)現(xiàn)每秒200件廢鋼的精準(zhǔn)分類，微量元素識(shí)別精度達(dá)ppm級(jí)。
實(shí)施建議：
1. 建立廢鋼溯源檔案
2. 每批次進(jìn)行OES全元素分析
3. 定期校準(zhǔn)熔煉設(shè)備
4. 建議采用模塊化工藝設(shè)計(jì)
通過系統(tǒng)化解決方案，某龍頭企業(yè)已實(shí)現(xiàn)廢鋼比例提升至85%，高端鑄件占比從15%提高到40%。數(shù)據(jù)顯示，優(yōu)化后的廢鋼鑄造工藝可使碳排放降低35%，具有顯著的經(jīng)濟(jì)和環(huán)境效益。

無錫瑞成機(jī)械制造有限公司從事設(shè)計(jì)制造殼型鑄造生產(chǎn)線、鐵模覆砂生產(chǎn)線、金屬型鑄造線、冷芯盒射芯機(jī)、熱芯盒制芯機(jī)及模具的設(shè)計(jì)與制造的專業(yè)公司?？蔀橛脩籼峁┰O(shè)備選型，新產(chǎn)品開發(fā)，工藝試制，制芯車間工藝布置等專業(yè)服務(wù)。

來源聲明：以上內(nèi)容部分(包含圖片、文字)來源于網(wǎng)絡(luò)，如有侵權(quán)，請(qǐng)及時(shí)與本站聯(lián)系（18915280908）。

如沒特殊注明，文章均為瑞成機(jī)械原創(chuàng)
