136-0619-7285
當前位置：鑄造廠鐵液爐前處理5大關鍵技術提升鑄件質(zhì)量全攻略[殼型生產(chǎn)線]
鑄鐵作為鑄造行業(yè)應用最廣泛的材料，其性能優(yōu)勢的發(fā)揮直接取決于鐵液處理工藝。本文將深入解析5大核心爐前處理技術，幫助鑄造企業(yè)顯著提升鑄件品質(zhì)。
一、鐵液脫硫處理技術升級
1. 脫硫工藝對比分析
| 脫硫方法 | 脫硫率 | 適用硫含量 | 處理成本 | 環(huán)保性 |
|---------------------|--------------|---------------|-------------|-----------|
| Na?CO?沖入法 | 30-50% | ≤0.06% | 低 | 差 |
| 氣動攪拌法 | 60-90% | ≤0.08% | 中 | 良 |
| 機械攪拌法 | 70-95% | ≤0.10% | 高 | 優(yōu) |
| 喂絲脫硫法 | 50-80% | ≤0.05% | 中 | 優(yōu) |
上佳實踐：對于大批量生產(chǎn)建議采用氣動N?攪拌配合CaO基復合脫硫劑，處理后S含量可穩(wěn)定控制在0.015%以下。
二、高效除渣技術應用指南
1. 除渣劑性能分級
- 低檔除渣劑：簡單破碎原礦，價格＜2000元/噸
- 中檔除渣劑：水洗精選，價格3000-5000元/噸
- 高檔除渣劑：進口產(chǎn)品，價格＞8000元/噸
技術要點：推薦使用具有"三不粘"特性的高檔除渣劑（不粘包、不粘爐、不粘渣），用量可減少40%，清渣效率提升3倍。
三、球化處理工藝創(chuàng)新

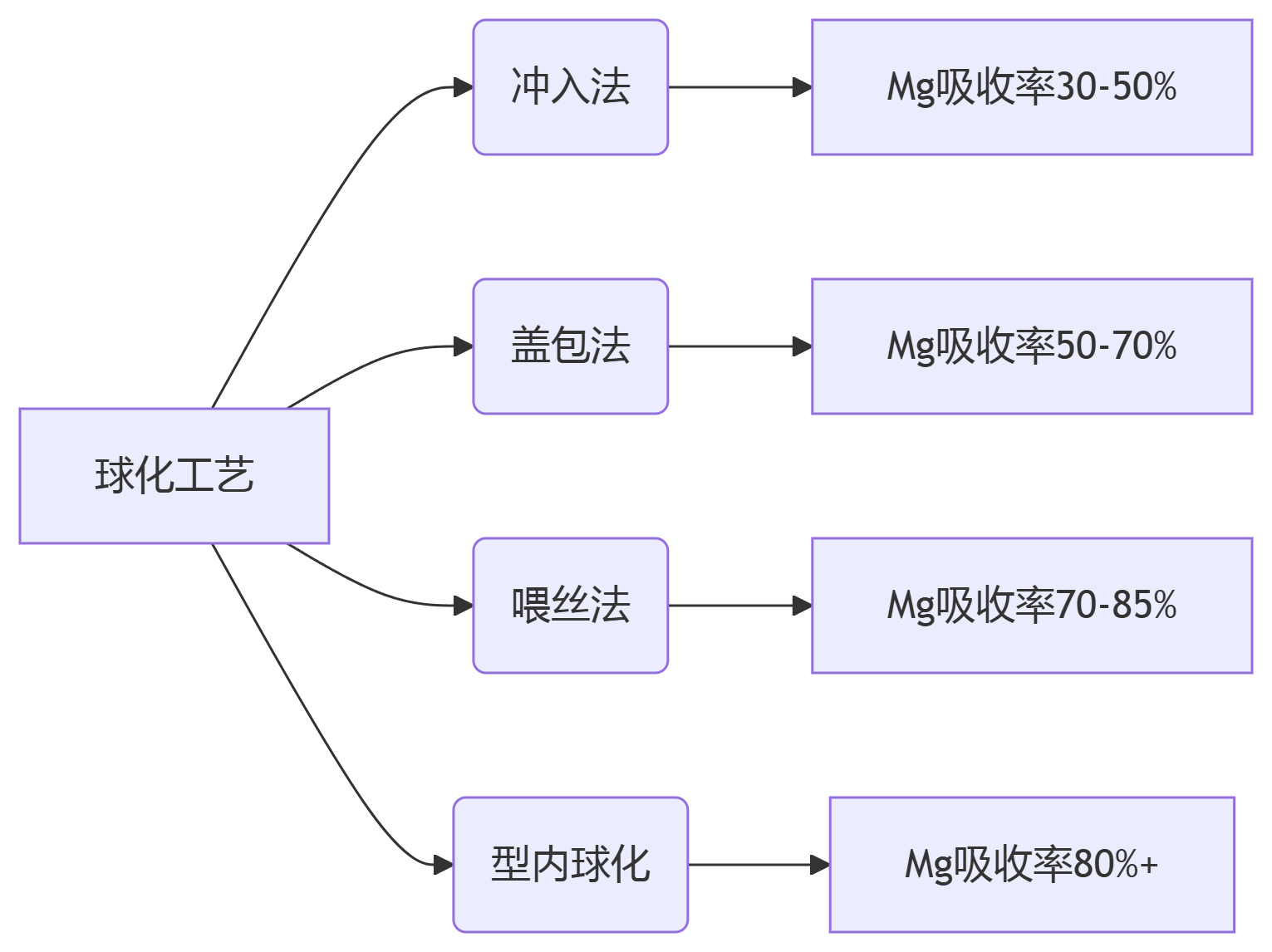

1. 主流球化方法比較
新趨勢：汽車鑄件生產(chǎn)推薦采用喂絲球化技術，可降低球化劑成本35%，殘余Mg量控制精度達±0.03%。
四、精準孕育技術突破
1. 孕育劑選型矩陣
| 鑄件類型 | 推薦孕育劑 | 添加量(%) | 特性優(yōu)勢 |
|-------------------|---------------------|--------------------|----------------------------|
| 薄壁灰鐵件 | FeSi-Sr | 0.1-0.3 | 抗白口能力強 |
| 厚大球鐵件 | FeSi-Ba-Ca | 0.3-0.5 | 抗衰退性好 |
| 耐壓鑄件 | 碳硅系 | 0.2-0.4 | 防滲漏 |
| 高牌號鑄鐵 | FeSi-Zr-Mn | 0.15-0.25 | 細化組織 |
操作要點：采用隨流孕育+型內(nèi)孕育復合工藝，孕育劑粒度控制在0.2-0.7mm，瞬時孕育效果最佳。
五、合金化工藝優(yōu)化方案
1. 合金元素添加策略
- 爐前添加：Cu、Sn、Sb（熔點低）
- 爐內(nèi)添加：Mo、Ni、Cr（熔點高）
- 喂絲加入：V、Ti（易氧化）
創(chuàng)新工藝：采用發(fā)熱合金劑技術，可使高熔點合金（如FeMo）的吸收率從60%提升至85%以上。
六、質(zhì)量提升效果驗證
實施全套優(yōu)化工藝后：
- 球鐵QT600-3延伸率提升40%
- 鑄件廢品率降低50%
- 加工性能改善30%
- 生產(chǎn)成本降低15-20%
案例數(shù)據(jù)：某汽車零部件廠采用新工藝后，年節(jié)約成本達280萬元，客戶投訴率下降90%。
七、設備選型建議
1. 脫硫設備：推薦10t/h氣動脫硫站
2. 球化設備：喂絲機+自動控制系統(tǒng)
3. 孕育設備：高精度隨流孕育裝置
4. 檢測儀器：直讀光譜儀+熱分析儀
投資回報：整套設備投入約150-300萬元，投資回收期1.5-2年。
通過系統(tǒng)實施這五大爐前處理技術，鑄造企業(yè)可顯著提升產(chǎn)品競爭力。建議先進行小批量工藝驗證，再逐步擴大應用范圍。
無錫瑞成機械制造有限公司從事設計制造殼型鑄造生產(chǎn)線、鐵模覆砂生產(chǎn)線、金屬型鑄造線、冷芯盒射芯機、熱芯盒制芯機及模具的設計與制造的專業(yè)公司?？蔀橛脩籼峁┰O備選型，新產(chǎn)品開發(fā)，工藝試制，制芯車間工藝布置等專業(yè)服務。
來源聲明：以上內(nèi)容部分(包含圖片、文字)來源于網(wǎng)絡，如有侵權，請及時與本站聯(lián)系（18915280908）。
如沒特殊注明，文章均為瑞成機械原創(chuàng)
